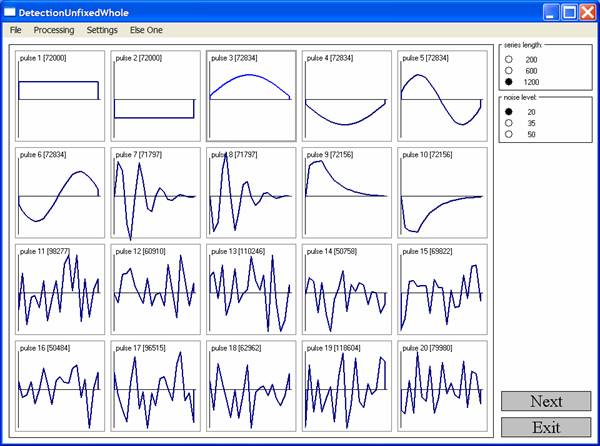

Демонстрационная версия программы работает с несколькими наборами входных данных, которые задаются пользователем в диалоговом режиме. Запуск программы приводит к появлению на экране следующего окна.
Большую часть окна занимают изображения компонент информационных векторов. Каждый из этих векторов может быть использован в качестве эталона (образца) для формирования модельной незашумленной квазипериодической последовательности. Справа сверху имеются два блока. Первый блок (“series length”) позволяет задавать длину последовательности, второй (“noise level”) – уровень шума (параметр σ) для формирования зашумленной (наблюдаемой) последовательности. В нижней правой части окна расположены кнопки “Next” и “Exit” для продолжения действий или завершения работы программы. Выбор образца, изменение значений параметров и действия по управлению программой осуществляются с помощью щелчка мыши по соответствующим объектам выбора и управления.

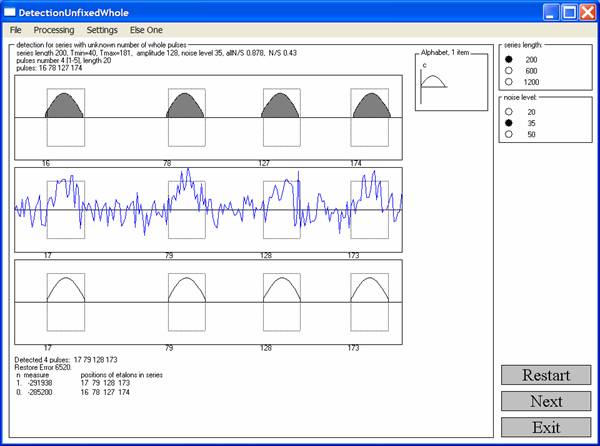

После нажатия мышью клавиши “Next” или одного из предустановленных параметров (длины или уровня шума) программа переходит к формированию исходной и наблюдаемой последовательностей, а затем к обработке наблюдаемой последовательности – обнаружению эталонных фрагментов в зашумленной последовательности. Результаты обработки изображены в следующем окне.
В левой верхней части окна приведены значения параметров, с помощью которых сформированы последовательности. Ниже представлены графики исходной и наблюдаемой последовательностей, а также последовательности, построенной с помощью алгоритма. Ниже первого графика приведены значения начальных номеров информационных фрагментов. Под двумя следующими графиками – их оценки, найденные с помощью алгоритма. Рамки в виде пунктирных прямоугольников позволяют сравнить результаты найденных оценок с исходными значениями. Справа от графиков дано изображение компонент эталонного фрагмента. Следует отметить, что найденное число информационных фрагментов может не совпадать с их истинным числом. Результаты работы алгоритма в сжатом виде приведены ниже графиков.
Кроме того, как и в предыдущем окне, справа вверху имеются два блока, назначение которых описано выше. В нижней правой части окна расположены уже описанные кнопки “Next” и “Exit”. Здесь же расположена кнопка “Restart” для перезапуска программы.
